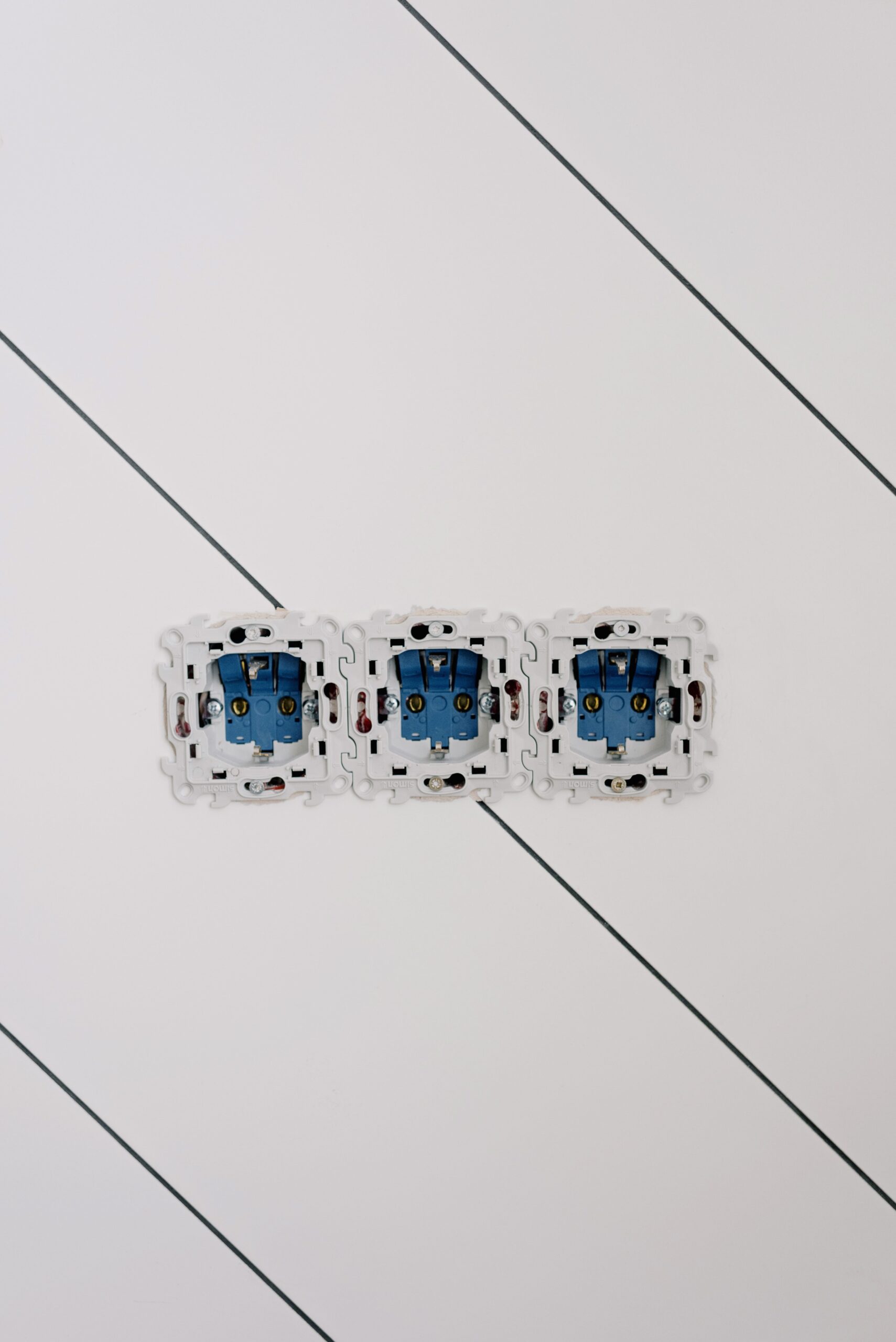

Montaż gniazdek jest ostatnim etapem wykonywania instalacji elektrycznej. W przeciwieństwie do układania przewodów i wykonywania puszek podtynkowych jest to stosunkowo czysta praca. Należy jednak zachować przy niej sporą uwagę, ponieważ to od niej będzie zależeć poprawność działania oraz bezpieczeństwo urządzeń i użytkowników.
Spis treści
Czym jest gniazdko elektryczne?
Gniazdko elektryczne stanowi część instalacji elektrycznej. Służy do zasilania odbiorników energią poprzez przyłączenie ich do sieci. Gniazdka elektryczne mogą być wykonane w standardzie jednofazowym lub trójfazowym. Z kolei w zależności od sposobu montażu możemy wyróżnić natynkowe i podtynkowe.
Gniazdka – typ c
Gniazdka jednofazowe dzielimy ze względu na typ. Pierwszym z nich są gniazda typu c. Charakteryzują się one brakiem uziemienia ochronnego, czyli bolca. Dopuszczalny prąd w tego typu łącznikach to 6, 10 lub 16 amper. Należy zwrócić uwagę, że gniazda tego typu nie posiadają zabezpieczenia przed podłączeniem wtyczek innych typów. Urządzenia do nich podłączone będą działać, ale nie będą chronione w odpowiedni sposób.
Gniazdka – typ e
Drugim typem są gniazdek elektrycznych to typ e. Składają się one z dwóch otworów oraz bolca uziemiającego, do którego powinien być podłączony żółto zielony przewód ochronny. Tak więc jeśli gniazdo posiada bolec ochronny, to na pewno mamy do czynienia z gniazdem typu e.
Jak podłączyć gniazdko – kolory przewodów
Podczas podłączania kabli w gniazdku należy zwrócić uwagę na kolorystykę przewodów. Prawidłowe podłączenie jest podstawą dla zachowania bezpieczeństwa eksploatacji instalacji. Przewód fazowy powinien być w kolorze czarnym, szarym lub brązowym. Przewód neutralny powinien mieć izolację w kolorze niebieskim, a przewód ochronny w kolorze żółto-zielonym.
Bezpieczeństwo to podstawa
Należy pamiętać, że wszelkie prace połączeniowe opisane poniżej należy wykonywać przy wyłączonym napięciu!
Podłączenie gniazdka elektrycznego – jak się przygotować?
Należy pamiętać, że instalacja elektryczna powinna być wykonywana przez osoby z odpowiednimi uprawnieniami. Podłączenie gniazdka elektrycznego jest jednym z ostatnich etapów wykonywania instalacji elektrycznych w domu. Najczęściej tego typu prace wykonuje się już po położeniu tynków i gładzi. Przed tym należy jednak przygotować odpowiednio puszki i przewody w ścianach. Przewody należy układać prostopadle lub równolegle do posadzki. Dzięki temu zmniejszymy szanse na przypadkowe uszkodzenie przewodu w przyszłości przy pracach remontowych.
Rodzaje instalacji elektrycznych
W polskich domach i mieszkaniach najczęściej spotkamy dwa typy instalacji elektrycznej TN-C lub TN-S. W poniższym artykule jeśli nie napisano inaczej omawiany jest sposób podłączenia gniazda dla układu TN-S, który jest zgodny z obecnymi normami. W starszych domach można znaleźć instalacje w układzie TN-C, którym zostanie poświęcony osobny akapit.
Montaż gniazdka elektrycznego – od czego zacząć?

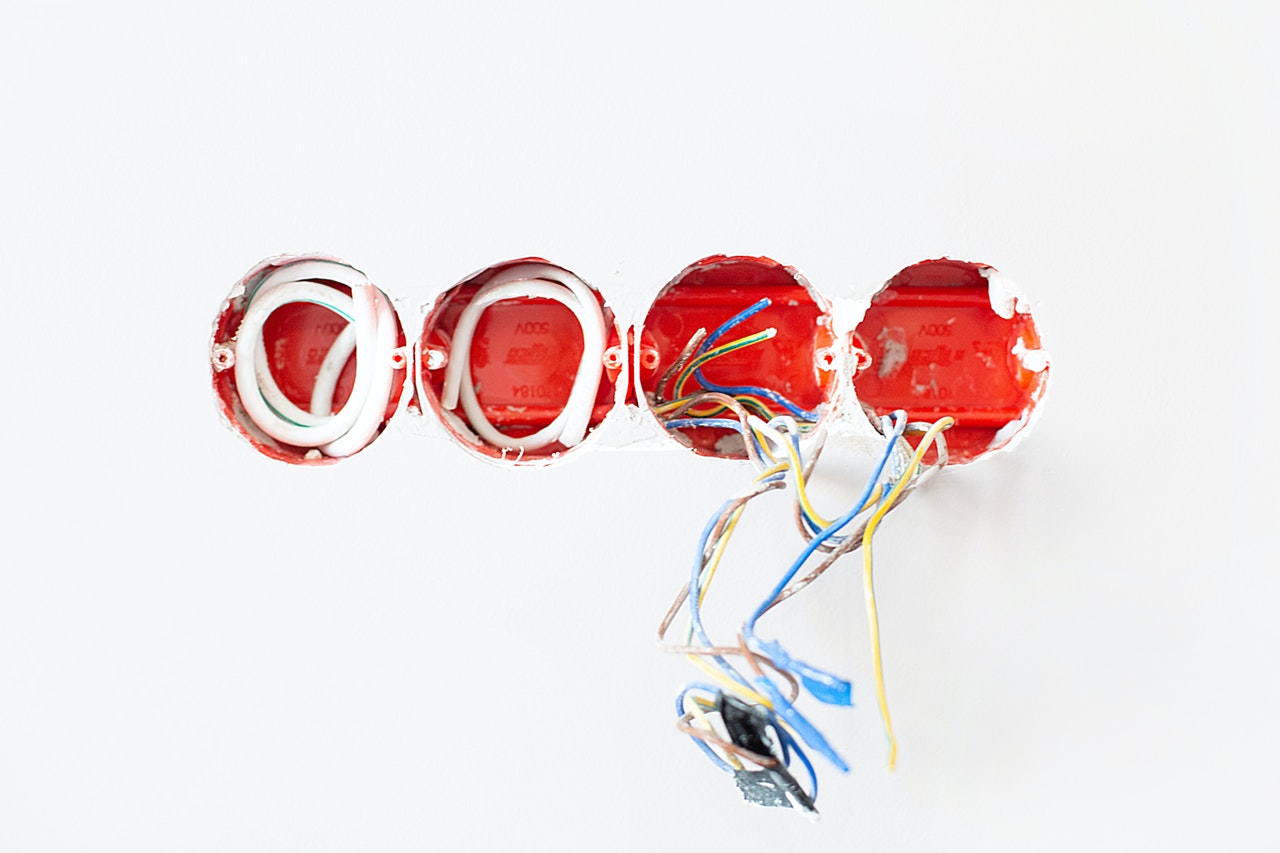

Zanim przystąpimy do montażu gniazdka elektrycznego należy dokładnie oczyścić puszkę z pozostałości zaprawy. Kolejny krok to zdjęcie izolacji z końcówek przewodów. W większości przypadków, wystarczy zdjąć ok 1,5-2cm izolacji. Usunięcie większej ilości może doprowadzić do przypadkowego zwarcia i wyłączenia instalacji. Następnie należy wykonać czynności opisane w kolejnym akapicie.
Wymiana gniazdka elektrycznego krok po kroku

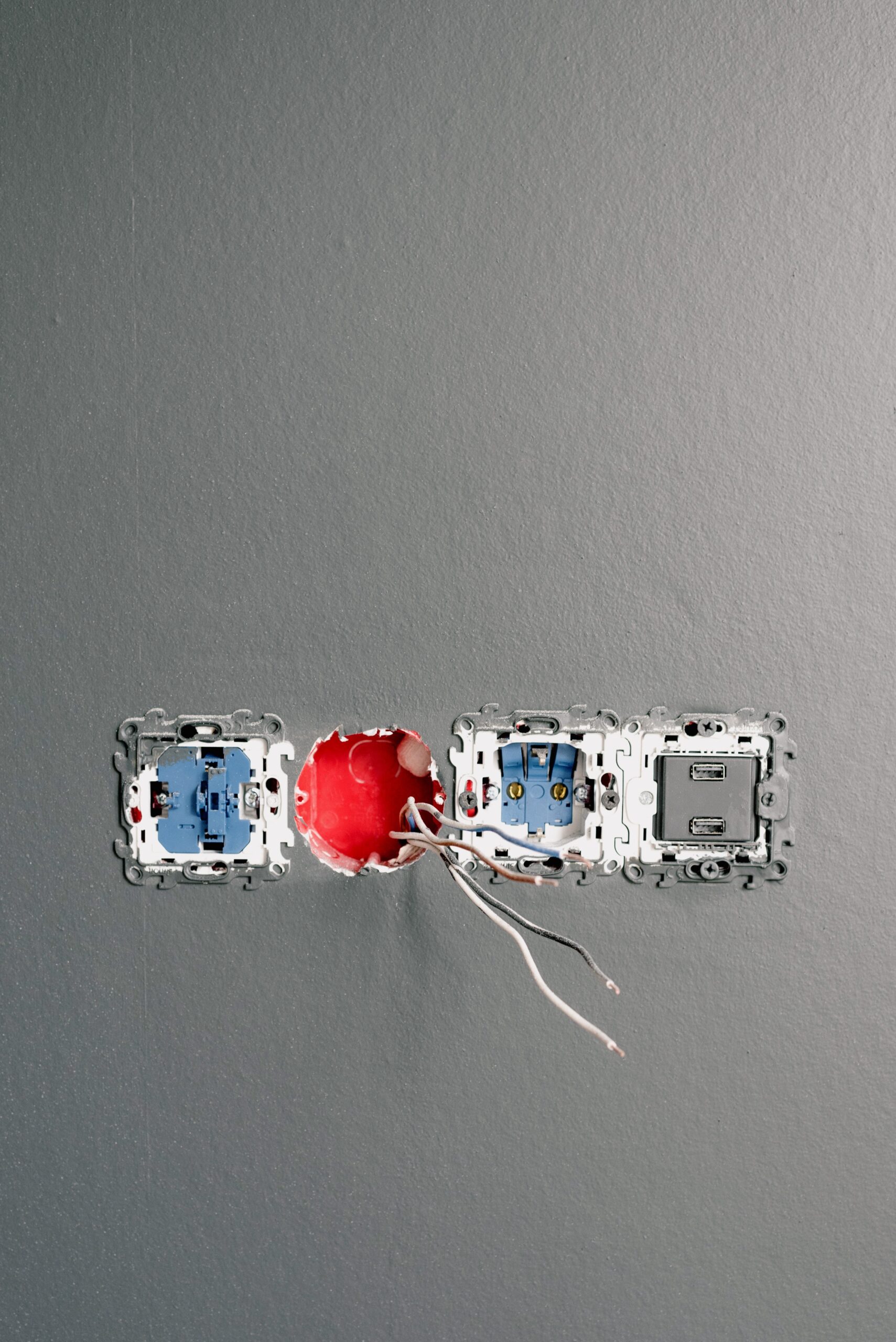

Jeśli chcemy wymienić gniazdko elektryczne na nowe, musimy pamiętać o wyłączeniu napięcia przed odkręceniem starego gniazdka. Pozwoli to na zachowanie bezpieczeństwa podczas całych prac. Powinniśmy również wykorzystać próbnik napięcia do sprawdzenia czy na pewno przewody nie są pod napięciem. Po sprawdzeniu, że praca będzie bezpieczna można rozpocząć montaż gniazdka. W tym celu należy zdjąć obudowę, a następnie odkręcić śruby znajdujące się po bokach. Sprawiają one, że gniazdo nie wysuwa się z puszki podczas wyciągania wtyczki. Następnie odkręcamy śruby mocujące przewód neutralny n i fazowy oraz ochronny jeśli istnieje.
Montaż gniazda elektrycznego w nowym miejscu
Czasami może okazać się, że istnieje konieczność montażu gniazdek elektrycznych w nowym miejscu. W tym celu należy w ścianie wyciąć koronką odpowiedni otwór do zamontowania puszki, oraz wyciąć bruzdę do położenia przewodu. Sam montaż gniazdka będzie przebiegał w taki sam sposób jak w opisanej powyżej metodzie krok po kroku.
Prostszą metodą jest zamontowanie gniazd natynkowych. Ich wadą jest jednak mniej estetyczny wygląd, oraz to że zajmują sporo miejsca na ścianie. Aby podłączyć gniazdko elektryczne natynkowe wystarczy zamocować w ścianie dwa wkręty, co jest dużo szybsze od wiercenia otworu pod puszkę i bruzdy pod przewody.
Jakie gniazdko do łazienki?
W łazienkach oraz innych miejscach narażonych na działanie wilgoci, należy montować gniazda o stopniu ochrony co najmniej IP44. Urządzenia tego typu są charakterystyczne ze względu na zakrycie otworów specjalną klapką, która chroni przed dostaniem się wilgoci.
Jak podłączyć gniazdko w układzie TN-C?
Jak wcześniej wspomniano w naszym domu może być instalacja w układzie TN-C. Charakteryzuje się ona dwoma przewodami, a nie trzema. W celu zachowania bezpieczeństwa pracy do jednego z otworów należy podłączyć przewód fazowy. Do drugiego z otworów podłączamy przewód neutralny. Jeśli w gniazdku występuje bolec to w pierwszej kolejności przewód neutralny podłączamy do niego i dopiero później za pomocą mostka, prowadzimy połączenie do drugiego otworu.
