Jesteś w trakcie przebudowy swojej instalacji elektrycznej? A może nadchodzi czas na Twojej budowie, kiedy wreszcie możesz podpiąć instalację licznik energii elektrycznej? Pamiętaj, że prawo jasno określa, że takie prace mogą wykonywać tylko osoby, które są do tego uprawnione. Możesz jednak zainstalować wszystkie elementy bez podłączenia zasilania. To na pewno przyspieszy cały proces. Po przygotowaniu instalacji do podłączenia wezwiesz przedstawiciela sieci energetycznej, by ten sprawdził Twoją instalację i kable oraz uruchomił system. O czym musisz pamiętać podczas podłączenia licznika? Cały proces podłączania tłumaczymy prostym językiem!
Spis treści
- Licznik zużycia energii elektrycznej — działanie
- Proces podłączenia licznika energii elektrycznej
- O czym trzeba pamiętać podczas podłączania licznika prądu?
- Przykładowy schemat podłączenia jednofazowego licznika energii elektrycznej
- Przykładowy schemat podłączenia trójfazowego licznika energii elektrycznej
Licznik zużycia energii elektrycznej — działanie
Na wstępie informujemy, że oficjalna nazwa licznika, o którym mowa to licznik zużycia energii elektrycznej. Potocznie stosowane są następujące nazwy: licznik prądu, licznik energii elektrycznej, licznik elektryczny.
Licznik zużycia prądu to obowiązkowy element każdego budynku, który podłączony jest do sieci energetycznej. Taki licznik zapisuje pobór mocy prądu, który wyrażony jest w kilowatogodzinach (kWh). To urządzenie jest niezwykle precyzyjne i umożliwia indywidualne naliczanie opłat za zużytą energię.
Liczniki zużycia energii elektrycznej montowane są w: domach mieszkalnych (jednorodzinnych i wielorodzinnych), budynkach przemysłowych i obiektach publicznych, a także galeriach handlowych.
Proces podłączenia licznika energii elektrycznej
Zwykle do każdego licznika dołączona zostanie szczegółowa instrukcja, która ułatwi podłączenie instalacji. Uważamy, że stosując się krok po kroku do tych poleceń, każdy bez problemu poradzi sobie z podłączeniem licznika. Z reguły liczniki zawierają specjalne osłonki, które blokują nielegalny pobór prądu. Aby zapewnić sobie jeszcze większe bezpieczeństwo, możesz dodatkowo je zaplombować.
O czym trzeba pamiętać podczas podłączania licznika prądu?
Aby podłączyć licznik prądu, trzeba przygotować rozdzielnicę elektryczną. Przed rozpoczęciem prac przygotowawczych należy odciąć przepływ napięcia — dla zachowania należytego bezpieczeństwa.
Pamiętaj przede wszystkim o trzech istotnych sprawach:
- sięgaj po narzędzia tylko od sprawdzonych producentów,
- sprawdź, czy wybrany model urządzenia jest kompatybilny z Twoją instalacją elektryczną,
- zwróć uwagę na dozwolone natężenie prądu.

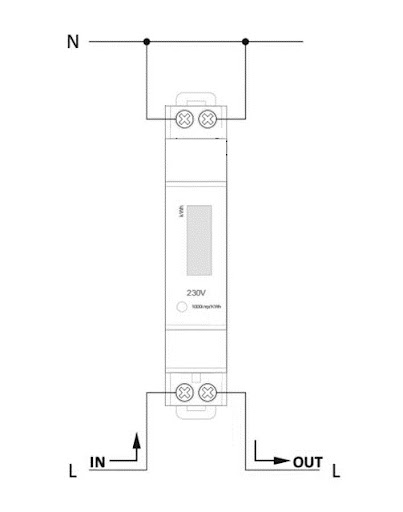

Przykładowy schemat podłączenia jednofazowego licznika energii elektrycznej
Przed rozpoczęciem prac pamiętaj o odłączeniu wszystkich urządzeń elektrycznych od linii elektroenergetycznej. Dobrym pomysłem jest też wykorzystanie włącznika wejściowego, który będzie dodatkowym zabezpieczeniem. Może okazać się przydatny w przypadku wystąpienia awarii w obwodzie lub wymiany licznika.
Pamiętaj, że podłączeniem licznika może zająć się jedynie wykwalifikowany elektryk!
Podłączenie licznika jednofazowego krok po kroku:
– przewód fazowy L od strony zasilania wprowadzić na zacisk L IN licznika,
– przewód fazowy L części odbiorczej wprowadzić na zacisk L OUT licznika,
– przewód neutralny wprowadzić na zacisk neutralny N licznika.

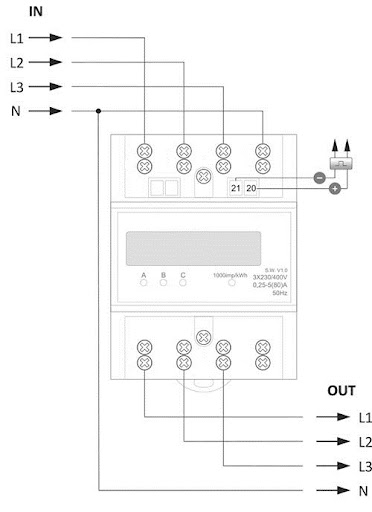

Przykładowy schemat podłączenia trójfazowego licznika energii elektrycznej
Tak samo, jak w przypadku podłączenia jednofazowego licznika, nie zapomnij o odłączeniu od źródła napięcia wszystkich urządzeń elektrycznych przed przystąpieniem do pracy. W instalacjach trójfazowych ważna jest znajomość oznaczeń — przewody oznaczane są symbolami L1, L2 i L3 i mają różne kolory.
Pamiętaj, że podłączeniem licznika może zająć się jedynie wykwalifikowany elektryk!
Podłączenie licznika trójfazowego krok po kroku:
– przewód fazowy L1 od strony zasilania wprowadzić na zacisk L1 IN licznika,
– przewód fazowy L2 od strony zasilania wprowadzić na zacisk L2 IN licznika,
– przewód fazowy L3 od strony zasilania wprowadzić na zacisk L3 IN licznika,
– przewód fazowy L1 części odbiorczej wprowadzić na zacisk L1 OUT licznika,
– przewód fazowy L2 części odbiorczej wprowadzić na zacisk L2 OUT licznika,
– przewód fazowy L2 części odbiorczej wprowadzić na zacisk L3 OUT licznika,
– przewód neutralny wprowadzić na zacisk neutralny N licznika.
Ważne!
Przewód N nie powinien „przechodzić” przez licznik. Należy podłączyć przewód neutralny do zacisku N licznika.
Po zamontowaniu licznika należy odpowiednio zabezpieczyć rozdzielnicę — najczęściej specjalnymi plombami. Trzymaj się instrukcji, a okaże się, że każdy kolejny krok nie jest wcale taki trudny. Ostatni etap podłączenia kabli do licznika — uruchomienie systemu, może wykonać tylko uprawniona osoba.
